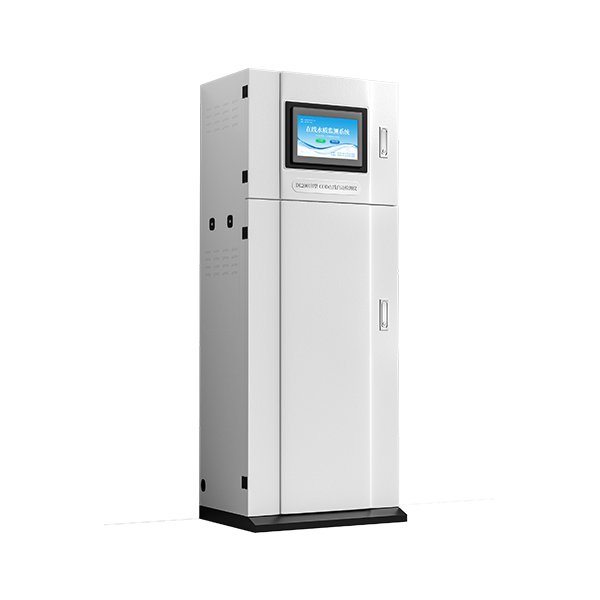

在環保監測和工業流程控制中，總氮在線分析儀發揮著重要的作用。這款儀器能夠快速、準確地測量水樣中的總氮濃度，為水質管理和污染控制提供了有力的支持。那么，這款儀器的主要結構及功能是什么呢？

一、采樣系統

采樣系統是總氮在線分析儀的基礎部分，它的主要功能是從待測水樣中提取樣品，并將其送入分析儀器進行測量。采樣系統通常包括采樣泵、進樣閥門、樣品管道和過濾器等。

采樣泵：負責抽取水樣，確保足夠的樣品流量。

進樣閥門：控制樣品的進出，確保在分析過程中不會出現泄漏或倒流。

樣品管道：將樣品從采樣點傳輸?shù)椒治鰞x器內部，確保傳輸過程的密封性和穩定性。

過濾器：去除水樣中的懸浮物和顆粒物，防止其對分析結果產生干擾。

二、預處理系統

預處理系統是對樣品進行預處理的環節，其目的是去除干擾物質或轉換樣品中的氮化合物，使樣品達到適合分析的條件。預處理系統通常包括酸化裝置、氧化裝置和還原裝置等。

酸化裝置：通過降低樣品的pH值，將非離子態氮轉化為離子態氮，以便后續的測量。

氧化裝置：將氨氮氧化為硝酸鹽態氮，以便進行后續的測量。

還原裝置：還原硝酸鹽態氮為氨氮，以進行氨氮的測量。

三、消解裝置

消解裝置是總氮在線分析儀的核心部分之一，負責對樣品進行消解。通過使用堿性過硫酸鉀等試劑，將樣品中的有機氮轉化為硝化氮的形式，以便后續的測量。消解裝置可以是加熱反應器或其他類型的反應室。

四、測量分析單元

測量分析單元是總氮在線分析儀的核心部分之一，負責量化樣品中總氮的濃度。根據所使用的技術（例如紫外光譜），該模塊包含必要的傳感器、探測器和分析儀器，能夠準確測量出樣品中的總氮濃度。

五、控制系統

控制系統是整個儀器的控制中心，用于監控和調節各個模塊的運行情況，確保分析的準確性和穩定性。控制系統通常由計算機或者微處理器控制，并可能包括傳感器、執行器、數據采集和處理單元等。它能夠實時監測儀器的運行狀態，確保分析結果的可靠性。

六、數據記錄與分析模塊

數據記錄與分析模塊用于記錄和保存分析過程中的數據，可能包括實時記錄氨氣濃度、樣品信息、分析結果等。這個模塊還可能包括數據處理軟件，用于生成報告、分析數據和導出結果。通過數據記錄與分析模塊，用戶可以方便地查看歷史數據、對比不同時間點的測量結果，并進行深入的數據分析。

七、用戶界面和輸出

用戶界面和輸出部分為操作員提供了一個用戶友好的界面，以監控分析過程、輸入參數以及查看或導出結果。它可能包括顯示屏、輸入設備以及生成報告或傳輸數據的功能。通過用戶界面，操作員可以直觀地了解儀器的運行狀態、查看實時數據和歷史記錄，并根據需要調整參數或啟動特定的分析任務。同時，輸出功能使得操作員可以將結果導出到其他設備或系統中，以便進一步的處理和應用。

總結：

總氮在線分析儀的結構主要包括采樣系統、預處理系統、消解裝置、測量分析單元、控制系統、數據記錄與分析模塊以及用戶界面和輸出等部分。這些結構協同工作，確保了儀器能夠快速、準確地測量水樣中的總氮濃度，為環境保護和水質管理提供了有力的支持。
